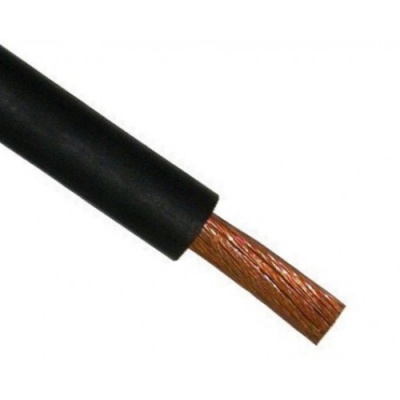

КАБЕЛЬ КГ
Сварочный кабель КГ более удобный в разделке жил, соответственно и в монтаже кабеля, а также обладает лучшими электрическими характеристиками, выгодной ценой в отличии от похожих марок из кабельной продукции. Несмотря на то, что КГ относится к сварочным кабелям, характеристики данного кабеля и его материалы позволяют использовать его, как силовой кабель для внешней прокладки (для улицы), внутри и снаружи помещений, в том числе в подвижных электроустановках, например экскаваторе, в козловом кране.
Повышенная гибкость позволяет использовать его на судах речного флота, КГ является надежным кабелем для использования в мобильных электроустановках. В зависимости от климатических особенностей, может производиться как для холодного климата (индекс КГ-хл), так и для влажного, тропического климата (индекс КГ-т). Используется для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 в частоты до 400 Гц или постоянное номинальное напряжение 1000 в, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до +75 С. Изоляция кабеля выполняется из натуральной или искусственной резины, обеспечивая кабелю дополнительную гибкость и устойчивость к ультрафиолетовому излучению. Кабель КГ нельзя подвергать воздействию ударных и раздавливающих нагрузок.
Запрещается эксплуатация кабеля с поврежденной внешней оболочкой. Перед началом эксплуатации кабеля жилу заземления необходимо подключить к заземлителю, а дополнительную жилу к аппарату контроля целостности жилы заземления, аппарат обеспечивает сигнализацию и автоотключение электрической силовой линии в случае неисправности. На электроподстанции, питающей экскаватор, должен быть установлено оборудование, обеспечивающее автоматическое отключение электрической силовой линии в случае замыкании фазы на землю. Время отключения - не более 0.2 с, резервной защиты - не более 0.5 с.
Среди аналогов встречается кабель иностранного производства, а также российского КПГ и КПГС.
КОНСТРУКЦИЯ
- Токопроводящая жила - медная.
- Изоляция – из резины изоляционной. Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы.
- Оболочка – из резины шланговой.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Минимальный радиус изгиба - 8 внешних диаметров кабеля
- Рабочая температура от - 40 до +50°С
- В исполнении Т рабочая температура от -10 до +55°С
- В исполнении ХЛ рабочая температура от -60 до +50°С
- В качестве токонесущих жил в кабеле применяются медные составные многопроволочные жилы - 5 класса в соответствии с ГОСТ 22483-77
- Максимально допустимая растягивающая нагрузка на кабель в процессе эксплуатации не более 24.5 Н (2.5 кгс)
- Рабочее напряжение 0,66 кВ
МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
|
Число жил и сечение, мм2 |
Номинальный наружный диаметр, мм |
Расчетная масса кабеля, кг/км |
|
1х2,5 |
6,7 |
80 |
|
1х4 |
8,0 |
110 |
|
1х6 |
9,0 |
150 |
|
1х10 |
11,1 |
230 |
|
1х16 |
12,4 |
310 |
|
1х25 |
14,6 |
450 |
|
1х35 |
16,4 |
590 |
|
1х50 |
19,0 |
820 |
|
1х70 |
21,5 |
1090 |
|
1х95 |
24,3 |
1400 |
|
1х120 |
27,7 |
1730 |
|
1х150 |
30,1 |
2070 |
|
1х185 |
32,7 |
2490 |
|
1х240 |
35,3 |
3150 |
|
1х300 |
40,1 |
3910 |
|
1х400 |
43,4 |
4980 |
|
2х0,75 |
8,2 |
90 |
|
2х1,0 |
8,5 |
100 |
|
2х1,5 |
9,4 |
130 |
|
2х2,5 |
11,2 |
190 |
|
2х4 |
13,5 |
280 |
|
2х6 |
15,5 |
380 |
|
2х10 |
21,2 |
680 |
|
2х16 |
23,7 |
920 |
|
2х25 |
28,4 |
1340 |
|
2х35 |
31,2 |
1680 |
|
2х50 |
38,0 |
2450 |
|
2х70 |
42,2 |
3170 |
|
2х95 |
47,2 |
4040 |
|
2х120 |
50,7 |
4800 |
|
2х150 |
57,5 |
6050 |
|
3х0,75 |
8,9 |
110 |
|
3х1,0 |
9,1 |
120 |
|
3х1,5 |
10,1 |
160 |
|
3х2,5 |
12,0 |
230 |
|
3х4 |
14,5 |
350 |
|
3х6 |
16,6 |
460 |
|
3х10 |
22,3 |
840 |
|
3х16 |
25,4 |
1130 |
|
3х25 |
30,4 |
1660 |
|
3х35 |
34,0 |
2150 |
|
3х50 |
39,5 |
2970 |
|
3х70 |
44,7 |
3930 |
|
3х95 |
50,6 |
5100 |
|
3х120 |
54,4 |
6150 |
|
3х150 |
63,0 |
7870 |
|
4х1,0 |
10,1 |
160 |
|
4х1,5 |
11,1 |
200 |
|
4х2,5 |
13,2 |
290 |
|
4х4 |
16,0 |
420 |
|
4х6 |
18,4 |
590 |
|
4х10 |
24,3 |
1000 |
|
4х16 |
27,8 |
1400 |
|
4х25 |
33,7 |
2100 |
|
4х35 |
37,7 |
2730 |
|
4х50 |
43,8 |
3700 |
|
4х70 |
49,7 |
5000 |
|
4х95 |
56,6 |
6500 |
|
4х120 |
62,0 |
8120 |
|
4х150 |
69,2 |
9880 |
|
5х1,0 |
11,1 |
190 |
|
5х1,5 |
12,2 |
240 |
|
5х2,5 |
14,5 |
350 |
|
5х4 |
17,8 |
530 |
|
5х6 |
20,5 |
720 |
|
5х10 |
26,8 |
1250 |
|
5х16 |
30,9 |
1700 |
|
5х25 |
37,4 |
2600 |
|
5х35 |
44,5 |
3440 |
|
5х50 |
50,1 |
4580 |
|
5х70 |
54,5 |
5870 |
|
5х95 |
63,3 |
7820 |
|
5х120 |
67,0 |
9360 |
|
2х0,75 + 1х0,75 |
8,9 |
110 |
|
2х1 + 1х1 |
9,1 |
120 |
|
2х1,5 + 1х1,5 |
10,1 |
160 |
|
2х2,5 + 1х1,5 |
11,8 |
220 |
|
2х4 + 1х2,5 |
13,9 |
310 |
|
2х6 + 1х4 |
16,3 |
440 |
|
2х10 + 1х6 |
21,0 |
740 |
|
2х16 + 1х6 |
25,0 |
1070 |
|
2х25 + 1х10 |
30,0 |
1550 |
|
2х35 + 1х10 |
32,4 |
1890 |
|
2х50 + 1х16 |
37,9 |
2600 |
|
2х70 + 1х25 |
42,7 |
3400 |
|
2х70 + 1х35 |
42,7 |
3400 |
|
2х95 + 1х35 |
48,0 |
4500 |
|
2х120 + 1х35 |
54,4 |
5800 |
|
2х150 + 1х50 |
57,5 |
6510 |
|
3х2,5 + 1х1,5 |
13,2 |
280 |
|
3х4 + 1х2,5 |
15,5 |
400 |
|
3х6 + 1х4 |
18,0 |
560 |
|
3х10 + 1х6 |
23,5 |
950 |
|
3х16 + 1х6 |
27,6 |
1300 |
|
3х25 + 1х10 |
33,1 |
1950 |
|
3х35 + 1х10 |
36,5 |
2400 |
|
3х50 + 1х16 |
42,4 |
3400 |
|
3х70 + 1х25 |
47,7 |
4500 |
|
3х95 + 1х35 |
53,9 |
5810 |
|
3х120 + 1х35 |
59,1 |
7280 |
|
3х150 + 1х50 |
64,9 |
8630 |
