Разъединители

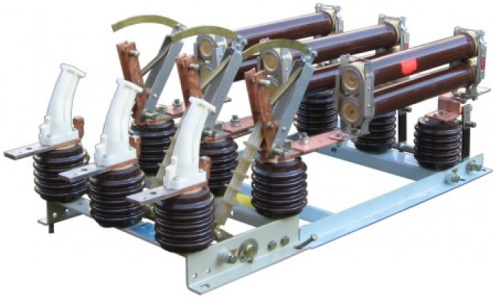

Выключатель нагрузки автогазовый типа ВНА-10/630 с заземляющими ножами

Выключатели ВНА предназначены для включения и отключения под нагрузкой участков цепей трехфазного тока напряжением 6 (10) кВ, частотой 50 Гц, а также заземления отключенных участков при помощи заземляющих ножей.

Выключатель нагрузки устанавливается в комплектных трансформаторных подстанциях (КТП), камерах обслуживания (КСО), комплектных распределительных устройствах (КРУ).

Выключатели ВНА относятся к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством. Гашение дуги осуществляется потоком газов, выделяющихся из стенок дугогасящей камеры при воздействии на них гасимой дуги.

Управление осуществляется отдельным приводом, связанным с выключателем нагрузки, монтируемым на месте установки выключателя. Тип привода: пружинный (ручной) или электроприводом. По расположению привода ВНА может быть с левосторонним приводом (ВНА-Л) и с правосторонним приводом (ВНА-П).

Механический ресурс до первого капитального ремонта не менее 2000 операций. Межремонтный ресурс 1000 циклов до первого среднего ремонта в течение срока службы 4 года. Срок службы выключателя нагрузки - 25 лет.

Структура условного обозначения ВНА-10/630 У2:

В - выключатель
Н - нагрузки
А - автогазовый
10 - номинальное напряжение сети, кВ
630 - номинальный ток, А
У2 - климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1
без заземляющих ножей и без предохранителей
с одним заземляющим ножом без предохранителей
с двумя заземляющими ножами без предохранителей
с одним заземляющим ножом c предохранителями
с двумя заземляющими ножами c предохранителями
температура окружающего воздуха от -45°С до +40°С
высота над уровнем моря не более 1000м
относительная влажность воздуха 75% при 15°С, 100% при 25°С
окружающая среда - промышленная атмосфера типа П
рабочее положение в пространстве - установка на вертикальной плоскости. Допускается отклонение от вертикального положения до 5°

Технические характеристики:

Наименование параметра	Единица изм.	Значение
Номинальное напряжение	кВ	10
Номинальный ток	А	630
Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания	кА	20
Масса с заземляющими ножами (с заземляющими ножами и предохранителями)	кг	52 (87)
Габаритные размеры (габаритные размеры с предохранителями), длина x ширина x высота	мм	613x740x480 (1112x740x480)
Срок службы до списания	лет	25

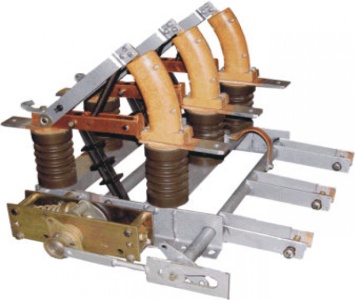

ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ серии ВНБ-10/630 (автогазовый)

Выключатель нагрузки предназначен для коммутации под нагрузкой участков цепи переменного тока (f = 50 Гц, U = 10 кВ, Iн = 630 А) с изолированной или заземленной нейтралью. Выключатель устанавливается в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО), комплектных трансформаторных подстанций (КТП) и относится к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством.

Выключатель нагрузки предназначен для коммутации под нагрузкой участков цепи переменного тока частотой 50Гц напря-жением 10кВ и номинальным током 630А с изолированной или за-земленной нейтралью. Выключатель предназначен для установки в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО), комплектных трансформаторных подстанций (КТП), а также для замены выклю-чателей нагрузки устаревших конструкций находящихся в эксплуа-тации. Выключатель относится к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством.

Принцип работы выключателя основан на гашении дуги по-током газов, выделяющихся из стенок дугогасительной камеры при тепловом воздействии на них гасимой дуги.

ТИП ПРИВОДА:

пружинный, использующий потенциальную энергию, запасенную в пружинах заводимых вручную.
Климатическое исполнение - У по ГОСТ 15150, категория размещения 3.

ОСОБЕННОСТИ:

Увеличена скорость отключения до 7 м/с
Использование опорных и тяговых изоляторов из современных полимеров
Достигнута особая прочность за счет применения новых материалов.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Наименование параметра - Величина
Номинальное напряжение, кВ 10
Номинальный ток, А 630
Ток электродинамической стойкости, кА 51
Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания, кА 20
Износостойкость выключателя, операции - механическая 2000
Срок службы до списания - 25 лет

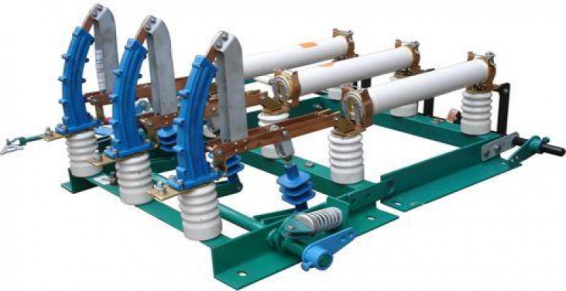

Выключатель нагрузки автогазовый типа ВНР-10/630 с заземляющими ножами.

Выключатели ВНР предназначены для включения и отключения под нагрузкой участков цепей трехфазного тока напряжением 6 (10) кВ, частотой 50 Гц, а также заземления отключенных участков при помощи заземляющих ножей.

Выключатели ВНР относятся к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством. Гашение дуги осуществляется потоком газов, выделяющихся из стенок дугогасительной камеры при воздействии на них гасимой дуги.

Гарантийный срок эксплуатации - два года со дня ввода выключателя в эксплуатацию, при условии соблюдения условий хранения, монтажа и эксплуатации.

В - выключатель

Н - нагрузки

Р - тип привода ручной

10 - номинальное напряжение сети, кВ

630 - номинальный ток, А

У3 - климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

ВНР-10/630-10У3 - выключатель нагрузки для включения и отключения токов нагрузки

ВНР-10/630-10зУ3 - выключатель нагрузи с ножами заземления снизу или сверху

ВНР-10/630-10зпУ3 - выключатель нагрузки с ножами заземления и предохранителями

Структура условного обозначения на примере ВНР-10/630-10зпУ3

Выключатели нагрузки изготавливаются в следующих исполнениях

Для включения и отключения рабочих ножей применяется ручной привод типа ПР-17. Для включения и отключения заземляющих ножей применяется ручной привод типа ПР-10.

Условия эксплуатации выключателей нагрузки ВНР-10/630

температура окружающего воздуха от -45°С до +40°С
высота установки над уровнем моря не более 1000 м
относительная влажность воздуха 80% при 15°С
окружающая среда - промышленная атмосфера типа П
рабочее положение в пространстве - установка на вертикальной плоскости. Допускается отклонение от вертикального положения до 5°

Выключатели нагрузки вакуумные.

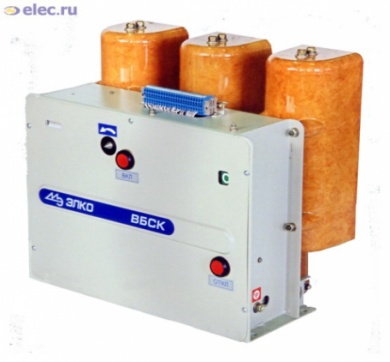

Вакуумный выключатель ВБСК-10-20/1000 УХЛ2

Вакуумный выключатель ВБСК-10-20/1000 - предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц напряжением до 12 кв.

Вакуумный выключатель ВБСК-10-20/1000 применяется для установки и для замены маломасляных выключателей в ячейках КСО, КРУ, КРН различных модификаций.

Малогабаритность выключателя ВБСК-10-20/1000 позволяет встраивать его в любой тип распредустройств, особенно где требуется первое включение при отсутствии оперативного питания. Имеется механизм ручного включения и отключения, а также электрическое управление. ВБСК-10-20/1000 комплектуется в различных комбинациях с токовыми и независимого питания электромагнитами YAA,YAV. Встроенные токовые катушки позволяют использовать схему дешунтирования и работать без оперативного питания. Возможна установка независимой катушки отключения с гарантированным питанием до трёх часов.

В конструкции этого выключателя объединены все возможные требования энергетиков различных областей. В результате чего вакуумный выключатель ВБСК-10-20/1000 имеет:

Электромагнитный привод с малым током потребления, не более 1,5А
Наличие механизма для ручного оперативного включения (для включения используется энергия предварительно взведенной пружины)
Возможность установки (полного) комплекта электромагнитов защиты — до 5 штук
Включение выключателя при зависимом питании с посадкой на защелку без использования УПК-10

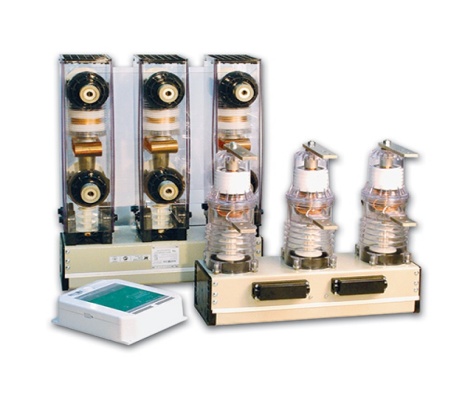

Вакуумный выключатель BВTEL

Производитель: Таврида Электрик

Номинальное напряжение, кВ: 10
Номинальный ток, А: 1000
Номинальный ток отключения, кА: 20
Циклов ВО, при номинальном токе: 50000
Циклов ВО, при токе КЗ: 100
Электродинамическая стойкость (кА): 51
Ток термической стойкости, кА (с): 20 (3)
Собственное время отключения, мс: 15
Полное время отключения, мс: 25
Собственное время включения, мс: 70
Масса, кг: 37
Испытательное напряжение промышленной частоты в течение одной минуты, кВ 42
Без радиаторов охлаждения номинальный ток 800 А, так же есть модель выключателя с номинальным током 630 А.
Ток динамической стойкости указан для наибольшего пика.

Вакуумные выключатели серии BB/TEL — это коммутационные аппараты нового поколения, в основе принципа действия которых лежит гашение возникающей при размыкании контактов электрической дуги в глубоком вакууме, а фиксация контактов вакуумных дугогасительных камер (ВДК) в замкнутом положении осуществляется за счет остаточной индукции приводных электромагнитов ("магнитная защелка"). Отличительная особенность конструкции вакуумных выключателей серии BB/TEL по сравнению с традиционными коммутационными аппаратами заключается в использовании принципа соосности электромагнита камеры в каждом полюсе выключателя, которые механически соединены между собой общим валом.

Оригинальность конструкции выключателей BB/TEL позволила достичь следующих преимуществ по сравнению с другими коммутационными аппаратами:

высокий механический и коммутационный ресурс;
малые габариты и вес; небольшое потребление энергии по цепям управления;
возможность управления по цепям постоянного, выпрямленного и переменного оперативного тока;
простота встраивания в различные типы КРУ и КСО и удобство организации необходимых блокировок;
отсутствие необходимости ремонта в течение всего срока службы;
доступная цена.

Принцип фиксации контактов ВДК в замкнутом положении с применением магнитной защелки в настоящее время активно используется в новых конструкциях вакуумных выключателей ряда различных фирм (GEC Alsthom, Whipp & Bourne, Cooper), однако "Таврида Электрик" является первым предприятием-изготовителем, открывшим дорогу вакуумным выключателям с магнитной защелкой к массовому потребителю (оригинальность выключателей BB/TEL защищена патентом Российской Федерации № 2020631). Благодаря своим преимуществам вакуумные выключатели BB/TEL широко применяются во вновь разрабатываемых комплектных распределительных устройствах (КРУ, КСО, КРН), а также для реконструкции ячеек КРУ, находящихся в эксплуатации и имеющих в своем составе на момент реконструкции выключатели других конструкций, которые устарели морально и физически.

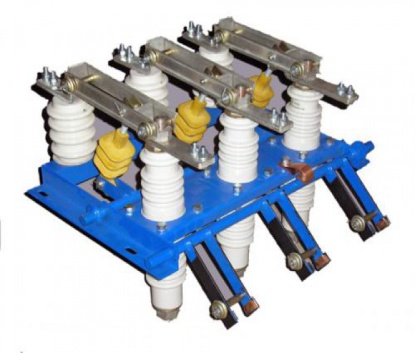

Разъединители внутренней установки РВЗ-10/630 используются в целях коммутации для участков электрических цепей под напряжением без нагрузочного тока и в целях изменения схем соединения, обеспечивают безопасность работ на отключенных участках. Применяются для включения/отключения зарядного тока воздушной и кабельной линии либо холостых токов трансформаторов и токов небольших нагрузок. Приборы оснащены рычажными приводами для ручного включения и отключения.

Требования к условиям эксплуатации разъединителей РВЗ-10/630 не сильно отличаются от требований к аналогичным устройствам. Рабочая высота может достигать до 1000 метров над уровнем моря. Необходим свободный доступ наружного воздуха. Колебания температуры и влажности воздуха могут несущественно отличатся от этих параметров на открытом воздухе. Например, разъединители РВЗ-10/630 могут применяться в металлических помещениях без обогрева, под навесом, в кожухах комплектных устройств, кузовах, палатках, прицепах. Необходимо избегать прямого воздействия солнечных лучей и атмосферных осадков на изделия. В помещениях с установленными разъединителями концентрация агрессивных паров и газов не должны превышать допустимых концентраций во избежание разрушение изоляции и защитного покрытия. Помещения должны быть закрытыми, пожаро- и взрывобезопасными.

Структура условного обозначения:

Разъединитель РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1
Разъединитель РЛНД-10-200 У1, РЛНД-10-400 У1, РЛНД-10-630 У1
Разъединитель РЛНД-2-10-200 У1, РЛНД-2-10-400 У1, РЛНД-2-10-630 У1
Разъединитель РЛНД-1-10Б-200 У1, РЛНД-1-10Б-400 У1, РЛНД-1-10-630 У1
Разъединитель РЛНДМ-1-10-200 У1, РЛНДМ-1-10-400 У1, РЛНДМ-1-10-630 У1

Расшифровка условного обозначения:

РЛНД - разъединитель линейный наружной установки, двухколонковый
М - медные ножи
1, 2 - количество заземляющих ножей
10 - номинальное напряжение, кВ
Б - усиленное исполнение изоляции
200, 400, 630 - номинальный ток, А
У1 - климатическое исполнение и категория размещения по ГОСТ 15150-69

Условия эксплуатации разъединителей РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1:

Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 60 до 40°С.
Скорость ветра при гололеде не более 15 м/с.
Скорость ветра при отсутствии гололеда не более 40 м/с.
Толщина корки льда до 10 мм.

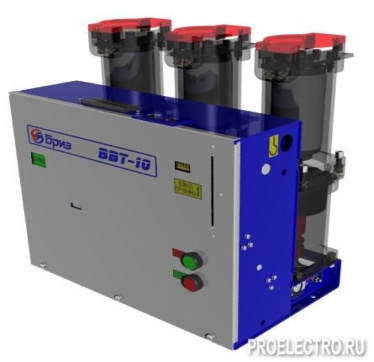

Вакуумный выключатель ВВТ-10-20

Выключатели со встроенным пружинно-моторным приводом предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц с номинальным напряжением 10 кВ. Вакуумный выключатель устанавливаются в шкафах комплектных распределительных устройств (КРУ и КСО), а также используются для замены маломасляных и электромагнитных выключателей. Выключатели типа ВВТ-10 соответствуют техническим условиям ТУ БЕКР 3414-007- 13614910-2010.

Структура условного обозначения типоисполнений выключателя:

Пример записи обозначения вакуумного выключателя напряжения 10 кВ с номинальным током отключения 20 кА, номинальным током 630 А, климатического исполнения УХЛ и категории размещения 2, исполнения 017 Выключатель ВВТ-10-20/630 УХЛ2, 017 ТУ БЕКР 3414-007-13614910-2010

Номинальные значения воздействующих факторов внешней среды:

высота над уровнем моря не более 1000 м;
верхнее рабочее значение температуры воздуха, окружающего КРУ с выключателем - плюс 55°С
нижнее рабочее значение температуры при эксплуатации не менее минус 60°С;
относительная влажность воздуха - 80% при 20°С;
верхнее значение относительной влажности воздуха 100% при 25° С;
окружающая среда невзрывоопасная, атмосфера типа II (промышленная),
содержание коррозионно - активных агентов по ГОСТ 15150-69;
запыленность окружающего воздуха до 10 мг/м3. 1.1.5.
