Ушки

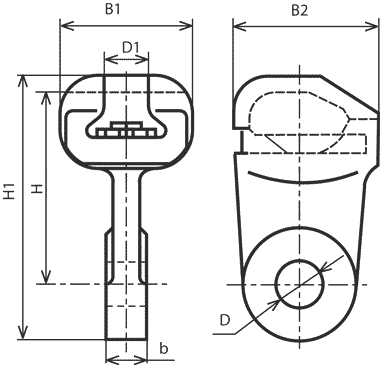

Ушко У1- 7-16
Марка: У1- 7-16
Размер B1, мм: 52
Размер B2, мм: 58
Размер D, мм: 17
Размер D1, мм: 19,2
Размер H, мм: 96,5
Размер H1, мм: 123
Разрушающая нагрузка, кН, не менее: 70
Масса, кг: 0,67
Ушки предназначены для соединения стержня подвесного изолятора или серьги с другой линейной арматурой.
Гнездо сферического шарнирного соединения ушек выполняется по ГОСТ 27396-93. Соединяемые размеры проушин должны соответствовать требованиям ГОСТ 11359-75. Для запирания стержня изолятора или пестика серьги в гнезде ушки комплектуются W-образными замками. Ушки всех типов должны соответствовать требованиям ТУ 3449-014-40064547-01.
Ушки У1- 7-16 не рассчитаны на крепление к ним защитных экранов и разрядных рогов.

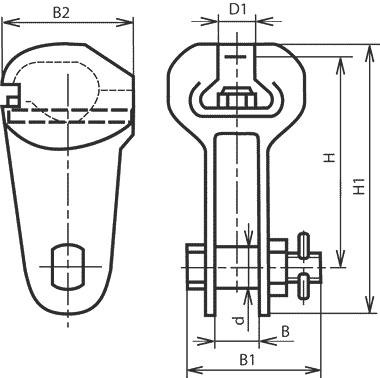

Ушко У2- 7-16
Марка: У2- 7-16
Размер B, мм: 17
Размер B1, мм: 61
Размер B2, мм: 58
Размер D1, мм: 19,2
Размер H, мм: 95,5
Размер H1, мм: 123
Разрушающая нагрузка, кН, не менее: 70
Масса, кг: 1,98
Ушки предназначены для соединения стержня подвесного изолятора или серьги с другой линейной арматурой.
Гнездо сферического шарнирного соединения ушек выполняется по ГОСТ 27396-93. Соединяемые размеры проушин должны соответствовать требованиям ГОСТ 11359-75. Для запирания стержня изолятора или пестика серьги в гнезде ушки комплектуются W-образными замками. Ушки всех типов должны соответствовать требованиям ТУ 3449-014-40064547-01.
Ушки У2- 7-16 не рассчитаны на крепление к ним защитных экранов и разрядных рогов.
Ушко У1К-7-16
Марка: У1К-7-16
Размер B1, мм: 52
Размер B2, мм: 58
Размер D, мм: 17
Размер D1, мм: 19,2
Размер H, мм: 77
Размер H1, мм: 104,5
Разрушающая нагрузка, кН, не менее: 70
Масса, кг: 0,62
Ушки предназначены для соединения стержня подвесного изолятора или серьги с другой линейной арматурой.
Гнездо сферического шарнирного соединения ушек выполняется по ГОСТ 27396-93. Соединяемые размеры проушин должны соответствовать требованиям ГОСТ 11359-75. Для запирания стержня изолятора или пестика серьги в гнезде ушки комплектуются W-образными замками. Ушки всех типов должны соответствовать требованиям ТУ 3449-014-40064547-01.
Ушки У1-7-16 не рассчитаны на крепление к ним защитных экранов и разрядных рогов.

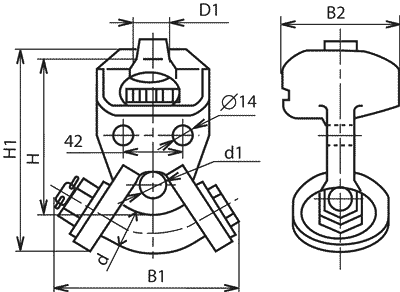

Ушко УС- 7-16
Марка: УС- 7-16
Размер B1, мм: 110
Размер B2, мм: 58
Размер D1, мм: 19,2
Размер H, мм: 104
Размер H1, мм: 131
Разрушающая нагрузка, кН, не менее: 70
Масса, кг: 1,25
Ушки предназначены для соединения стержня подвесного изолятора или серьги с другой линейной арматурой.
Гнездо сферического шарнирного соединения ушек выполняется по ГОСТ 27396-93. Соединяемые размеры проушин должны соответствовать требованиям ГОСТ 11359-75. Для запирания стержня изолятора или пестика серьги в гнезде ушки комплектуются W-образными замками.
Ушки всех типов должны соответствовать требованиям ТУ 3449-014-40064547-01.
Ушко УСК- 7-16
Марка: УСК- 7-16
Размер B1, мм: 107
Размер B2, мм: 52
Размер D, мм: 19,2
Размер H, мм: 67
Размер H1, мм: 95
Разрушающая нагрузка, кН, не менее: 70
Ушки УСК- 7-16 имеют гнутый палец, благодаря чему обеспечивается шарнирное соединение цепного типа со скобами СК или арочной подвеской поддерживающего зажима.
Ушки УСК не рассчитаны на крепление к ним защитных экранов и разрядных рогов.
