Предохранители высоковольтные ПКТ

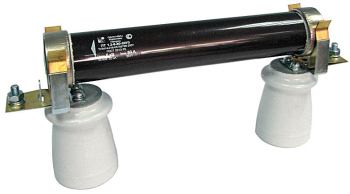

Высоковольтные предохранители ПКТ и токоограничивающие патроны типа ПТ предназначены для защиты силовых трансформаторов, воздушных и кабельных линий, конденсаторов, электродвигателей в высоковольтных сетях переменного тока с номинальным напряжением от 6 до 35 кВ. А так же для защиты трансформаторов напряжения от сверхтоков.В комплект поставки ПКТ входят: патрон ПТ (один, два, четыре), два опорных изолятора, два контакта.
Предохранитель пкт имеет плавкий элемент, изготовленный из электротехнической меди.
Корпус патрона предохранителя изготовлен из высококачественного термоустойчивого фарфора, с покрытием влагонепроницаемой глазурью. Колпаки изготвлены из электротехнической меди марки М1 с олово-висмутовым покрытием. Плавкий элемент ПКТ имеет уникальную конструкцию и также выполнен из электротехнической меди М1.
Патроны ПТ, входящие в комплектацию предохранителей ПКТ, производятся как с указателем срабатывания и ударным устройством, так и без оных. Указатели срабатывания имеют силу нажатия 50Н. Параллельно плавкому элементу подсоединена металлическая нить с высоким электрическим сопротивлением, прикрепленная с одной стороны к ударному механизму. При перегорании предохранителя так же перегорает натянутая нить и срабатывает ударный механизм. Ударный боек служит индикатором, а также может привести в действие коммутационный аппарат.
Предохранители серии ПКТ:
- ПКТ-101
- ПКТ-102
- ПКТ-103
- ПКТ-104
|
Характеристика ПКТ |
Значение |
|
Номинальный ток, А |
2, 3.2, 5, 8, 10, 16, 20, 31.5, 40, 50, 80, 100, 160, 200, 315 |
|
Номинальное напряжение, кВ |
6, 10, 35 |
|
Номинальный ток отключения, кА |
3.2, 8, 12.5, 20, 31.5, 40, 50 |
|
Климатическое исполнение по ГОСТ 15150 |
для помещений - У3, для открытого воздуха - У1 |
|
Срок службы, лет |
не менее 20 |
