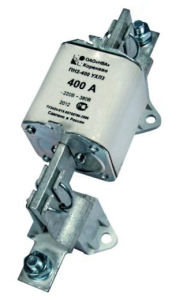

Предохранители плавкие ПН-2
Предохранители серии ПН-2 (ПН2-100, ПН2-250, ПН2-400, ПН2-600), оснащенные токоограничивающими плавкими вставками общего назначения типа g, представляют собой устройства защиты электрооборудования промышленных установок и электрических сетей трехфазного переменного тока с номинальным напряжением до 380 В частоты 50 и 60 Гц и цепей постоянного тока с номинальным напряжением 220 В при перегрузках и коротких замыканиях.
Преимущества предохранителей плавких ПН-2 в эксплуатации:
- Конструкция контактной системы ножевого типа и болтового присоединения.
-
Ножи плавких вставок ПН 2 и контакты основания выполнены из электротехнической меди марки М1 с гальваническим покрытием (оловянирование), что обеспечивает высокие показатели токопроводности.
-
Плавкий элемент выполнен из электротехнической меди с нанесением напайки из олова, что позволяет обеспечить широкий диапазон защитной характеристики (qG), т.е. защиту как от коротких замыканий, так и от перегрузок.
-
Использована современная технология засыпки наполнителем (кварцевый песок высокой химической очистки), что позволяет достичь высокой плотности заполнения и обеспечивает эффективное гашение электрической дуги внутри предохранителя ПН-2 при его срабатывании.
-
Конструкция контактных выводов (покрытие – 0.6) обеспечивает присоединение медных и алюминиевых проводников и кабелей, оконцованных кабельными наконечниками или зажимами контактными, и шин с помощью резьбовых соединений.
-
В зависимости от типоисполнения вставки пн 2 комплектуются основанием А-632 из полиэфирного стеклонаполненного компаунда (полиэфирного премикса) ВМС, который обладает высокой теплостойкостью, трейкингостойкостью, хорошими прочностными и электроизоляционными свойствами.
Основные параметры предохранителя ПН-2:
- Номинальные токи: 6,3-630 А
- Номинальные напряжения: до ~ 380 В
- Отключающая способность: до 100 кА
- Характеристика диапазона отключения: gG
- Способ установки: монтируются на собственном изоляционном основании, в контакты основан
|
Характеристика |
ПН-2-100 |
ПН-2-250 |
ПН-2-400 |
ПН-2-630 |
|
Номинальный ток основания, А |
100 |
250 |
400 |
630 |
