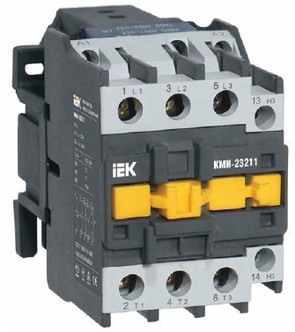

Контакторы малогабаритные серии КМИ
Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3). а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).
Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
Существуют два способа монтажа контакторов:
1. Быстрая установка на DIN-рейку:КМИ от 9 А до 32 А (1 и 2 габариты) - 35 мм: КМИ от 40 А до 95 А (3 и 4 габариты) -35 и 75 мм.
2. Монтаж при помощи винтов.
Технические характеристики контакторов
|
Параметры |
Типоисполнение КМИ |
||||||||||
|
10910 |
11210 |
11810 |
22510 |
23210 |
34012 |
35012 |
46512 |
48012 |
49512 |
||
|
Номинальное рабочее напряжение переменного тока Ue, В |
230, 400, 660 |
||||||||||
|
Номинальное напряжение изоляции Ui, В |
660 |
||||||||||
|
Номинальное импульсное напряжение Uimp, кВ |
6 |
||||||||||
|
Номинальный рабочий ток Ie, категория применения АС-3, А |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
|
|
Условный тепловой ток Ith, категория применения АС-1, А |
25 |
25 |
32 |
40 |
50 |
60 |
80 |
80 |
125 |
125 |
|
|
Номинальная коммутируемая мощность по АС-3, кВт |
230 В |
2,2 |
3 |
4 |
5,5 |
7,5 |
11 |
15 |
18,5 |
22 |
25 |
|
400 В |
4 |
5,5 |
7,5 |
11 |
15 |
18,5 |
22 |
30 |
37 |
45 |
|
|
660 В |
5,5 |
7,5 |
10 |
15 |
18,5 |
30 |
33 |
37 |
45 |
45 |
|
|
Максимальная кратковременная нагрузка, А |
162 |
216 |
324 |
450 |
576 |
720 |
900 |
1170 |
1440 |
1710 |
|
|
Номинальное напряженно катушки управления Uс, В |
24, 36, 110, 230, 400 |
||||||||||
|
Время срабатывания, мс |
замыкание |
12-22 |
12-22 |
12-22 |
15-24 |
15-24 |
20-26 |
20-26 |
20-26 |
20-35 |
20-35 |
|
размыкание |
4-19 |
4-19 |
4-19 |
5-19 |
5-19 |
8-12 |
8-12 |
8-12 |
6-20 |
6-20 |
|
|
Коммутационная нзносо-устойчивость, млн. циклов |
АС-3 |
1,7 |
1,7 |
1,4 |
1,4 |
1,6 |
1,5 |
1,4 |
1,4 |
1,2 |
0,9 |
|
АС-1 |
0,55 |
0,7 |
1,0 |
1,3 |
1,3 |
1,3 |
1,3 |
1,4 |
1,2 |
0,7 |
|
|
Механическая износоустойчивость, млн. циклов |
2 |
2 |
2 |
2 |
2 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
|
Реле электротепловое серии РТИ
Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.
Руководство по выбору
|
Название |
Габарит |
Предел регулировки тока уставки, А |
Типоисполнеие контакторов |
|
РТИ-1301 |
1 |
0,1...0,16 |
КМИ-10910, КМИ-10911, КМИ-11210, КМИ-11211, КМИ-11810, КМИ-11811, КМИ-22510, КМИ-22511 |
|
РТИ-1316 |
1 |
9,0...13,0 |
КМИ-11210, КМИ-11211, КМИ-11810, КМИ-11811, КМИ-22510, КМИ-22511 |
|
РТИ-2355 |
2 |
28,0...36,0 |
КМИ-23210, КМИ-23211 |
|
РТИ-3353 |
3 |
23,0...32,0 |
КМИ-34012, КМИ-35012, КМИ-46512, КМИ-48012, КМИ-40512 |
Пломбирование прозрачной крышки, защищающей диск регулировки уставки, исключает несанкционированный доступ к регулировкам рабочих значений тока уставки.
Технические характеристики силовой цепи
|
Параметры |
РТИ-1301... РТИ-3353 |
РТИ-3355... РТИ-3365 |
|
|
Диапазон уставок реле, А |
0,1-32 |
30-93 |
|
|
Номинальное рабочее напряжение, В |
660 |
660 |
|
|
Номинальное напряжение изоляции, В |
660 |
660 |
|
|
Номинальное импульсное напряжение, кВ |
6 |
6 |
|
|
Частота, Гц |
50 |
50 |
|
|
Сечение присоединяемых проводников, мм кв. |
Гибкий кабель без наконечника |
1,5-10 |
4-35 |
|
Гибкий кабель с наконечником |
1-4 |
4-35 |
|
|
Жесткий кабель |
1-6 |
4-35 |
|
Процесс повторного включения может происходить в двух режимах: ручном и автоматическом.
Наличие кнопки "ТЕСТ" позволяет проверить работоспособность аппарата до его подключения в силовую цепь.
Дополнительные устройства для контакторов КМИ и КТИ
Приставки контактные ПКИ предназначены для расширения возможностей использования контакторов в системах автоматизации технологических проектов. Пневматические приставки выдержки времени ПВИ позволяют получить задержку замыкания или размыкания вспомогательной цепи от 0.1 до 180 с. Используются совместно с контакторами серии КМИ и КТИ.
Приставки контактные ПКИ
Приставки выдержки времени ПВИ
|
Наименование |
Количество и вид контактов |
|
ПКИ-04 |
4р |
|
ПВИ-11 задержка при вкл. 0,1-30 сек. |
1з+1р |
Технические характеристики
|
Характеристики |
ПКИ |
ПВИ |
|
|
Номинальное рабочее напряжение переменного тока, В |
до 660 |
до 660 |
|
|
Номинальное рабочее напряжение постоянного тока, В |
до 400 |
до 400 |
|
|
Номинальный ток, А |
10 |
10 |
|
|
Минимальная включающая способность |
U, B |
24 |
- |
|
I, mA |
10 |
- |
|
|
Диапазон выдержки времени, с |
- |
0,1-180 |
|
