Контактор серии КТ
Контакторы КТ-6023,КТ-6033,КТ-6043,КТ-6053,КТ-6063 и КТП-6023,КТП-6033,КТП-6043,КТП-6053
Контактор КТ 6023, КТ-6033, КТ-6043, КТ-6053 и другие контакторы КТ предназначены для дистанционного включения и отключения напряжения в цепях электроснабжения , преимущественно электродвигателей.Контактор КТ и КТП серий могут изготавливаться с напряжением 110,220,380 и 660в переменного тока и 110 ,220 постоянного тока.
Обозначение контактора КТ
Контактор КТ-6053Б У3
Где КТ-60 серия контактора переменного тока
5-цифра номинал тока контактора 630А (1-100А,2-160А,3-400А,5-630А,6-1000А)
3-цифра количество полюсов (2-два полюса,3-три,4-четыре,5-пять)
Б- Медный контакт если БС-медный контакт с серебренной напайкой
У3- климатическое исполнение
Контактор на постоянный ток имеет маркировку КТП
Например контактор КТП-6023Б имеет три полюса, катушку управления на постоянный ток ,номинал тока 160А,медные силовые контакты. Обозначение соответствует контактору серии КТ.
У нас Вы всегда можете приобрести контакторы Владикавказского завода Электроконтактор из наличия по доступным ценам. Отгрузку продукции осуществляем на следующий день после оплаты , любыми транспортными компаниями, во все регионы России. Доставку до терминала осуществляем бесплатно.
Так же мы можем поставить катушки для контакторов КТ и КТП, блок-контакты и дугогасительные камеры для контакторов КТ-6022, КТ-6023, КТ-6012 и КТ-6013
Описание контактора
Контактор кт является коммутационным аппаратом в виде металлической рейки на которую установлены замыкающие и размыкающие силовые контакты, управление которых осуществляется через подачу напряжения на электромагнитное устройство контактора КТ, катушку и якорь с сердечником.
Контакторы КТ и КТП рассчитаны для работы в прерывисто – продолжительном режиме, с частотой включения до 1200 в час и имеют естественное воздушное охлаждение.
Силовые контакты контактора КТ защищены дугогасителной камерой ,которая предотвращает разлетание искр и защищает контакты от внешних механических воздействий.
Для управления вспомогательными цепями , контактор кт снабжен дополнительными контактами, называемыми блок-контактами. Они рассчитаны для коммутации тока не более 20 А.
Также контакторы КТ могут комплектоваться механической и электромагнитной блокировкой.
Например контактор с обозначением КТ-6023/02 или КТ-6000/02 имеет электромагнитный механизм зацепления и разблокировки.
В настоящие время контакторы кт имеют широкое распространение в промышленности ,в том числе крановом электрооборудовании и используются в панелях управления крана.
Технические характеристики
|
Наименование контактора |
Ток, Ампер |
Число включений в час,не более |
Собственное время срабатывания, с |
Кол-во блок-контактов |
|||||
|
Номинальный,ток |
Режим номинальных коммутаций |
режим редких коммутаций |
Срабатываение, контактов,С |
Время размыкания,С |
|||||
|
включения |
отключения |
включения |
отключения |
||||||
|
Контактор КТ 6012 |
100 |
600 |
100 |
1000 |
800 |
1200 |
0,04 |
0,02 |
3з+3р |
|
Контактор КТП 6012 |
|||||||||
|
Контактор КТ 6013 |
100 |
600 |
100 |
1000 |
800 |
1200 |
0,04 |
0,02 |
3з+3р |
|
Контактор КТП 6013 |
|||||||||
|
Контактор КТ 6014 |
100 |
600 |
100 |
1000 |
800 |
1200 |
0,04 |
0,02 |
3з+3р |
|
Контактор КТП 6014 |
|||||||||
|
Контактор КТ 6022 |
160 |
960 |
160 |
1600 |
1280 |
1200 |
0,04 |
0,02 |
3з+3р |
|
Контактор КТП 6022 |
|||||||||
|
Контактор КТ 6023 |
160 |
960 |
160 |
1600 |
1280 |
1200 |
0,04 |
0,02 |
3з+3р |
|
Контактор КТП 6023 |
|||||||||
|
Контактор КТ 6024 |
160 |
720 |
120 |
1600 |
960 |
600 |
0,04 |
0,02 |
3з+3р |
|
Контактор КТП 6024 |
|||||||||
|
Контактор КТ 6032 |
250 |
1500 |
250 |
2500 |
2000 |
1200 |
0,037 |
0,025 |
3з+3р |
|
Контактор КТП 6032 |
|||||||||
|
Контактор КТ 6033 |
250 |
1500 |
250 |
2500 |
2000 |
1200 |
0,037 |
0,025 |
3з+3р |
|
Контактор КТП 6033 |
|||||||||
|
Контактор КТ 6034 |
250 |
960 |
250 |
1600 |
1280 |
600 |
0,037 |
0,025 |
3з+3р |
|
Контактор КТП 6034 |
|||||||||
|
Контактор КТ 6042 |
400 |
2400 |
400 |
4000 |
3200 |
600 |
0,06 |
0,023 |
3з+3р |
|
Контактор КТП 6042 |
1200 |
||||||||
|
Контактор КТ 6043 |
400 |
2400 |
400 |
4000 |
3200 |
600 |
0,06 |
0,023 |
3з+3р |
|
Контактор КТП 6043 |
1200 |
||||||||
|
Контактор КТ 6044 |
400 |
2400 |
400 |
4000 |
3200 |
150 |
0,06 |
0,023 |
3з+3р |
|
Контактор КТП 6044 |
600 |
||||||||
|
Контактор КТ 6052 |
630 |
3780 |
630 |
6300 |
5040 |
600 |
0,06 |
0,023 |
3з+3р |
|
Контактор КТП 6052 |
1200 |
||||||||
|
Контактор КТ 6053 |
630 |
3780 |
630 |
6300 |
5040 |
600 |
0,06 |
0,023 |
3з+3р |
|
Контактор КТП 6053 |
1200 |
||||||||
|
Контактор КТ 6054 |
630 |
2500 |
630 |
6300 |
3700 |
150 |
0,06 |
0,02 |
3з+3р |
|
Контактор КТП 6054 |
600 |
||||||||
Хоть современные вакуумные контакторы и имеют преимущество над обычными с дугогасительными камерамиконтакторами КТ по износостойкости, габаритным размерам, сроку службы, они не требуют замены силовых контактов, но цена на рынке в данном случае является определяющим фактором. Контакторы КТ в разы дешевле своих собратьев ,вакуумных контакторов и их замена, взамен вышедших из строя, не требует каких либо переделок, что упрощает их монтаж.
К преимуществам контакторов КТ можно отнести возможность настройки зазора силовых контактов ,
конструкция дугогасительной камеры обеспечивает для этого быстрый доступ к контактам.
Гибкие токопроводящие соединения исключают обрыв в результате эксплуатации, легкость монтажа и обслуживания.
Частой замене в контакторах подвержена катушка контактора КТ, силовые контакты и вспомогательный блок-контакт. По этому для бесперебойной работы краны необходимо всегда иметь на складе указанные запасные части.

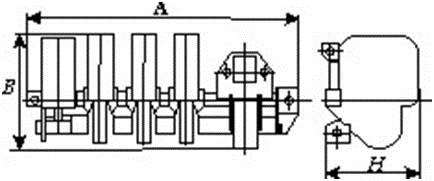

Габаритные размеры
|
Наименование контактора |
Ток , А |
Масса, кг |
Размеры, мм |
||
|
А |
В |
H |
|||
|
Контактор КТ-6013 |
100 |
7 |
380 |
196 |
155 |
|
Контактор КТ-6023 |
160 |
7 |
380 |
196 |
155 |
|
Контактор КТ-6033 |
250 |
17 |
480 |
257 |
235 |
|
Контактор КТ-6043 |
400 |
42 |
580 |
338 |
275 |
|
Контактор КТ-6053 |
630 |
57 |
680 |
338 |
275 |
Устройство контактора КТ и КТП

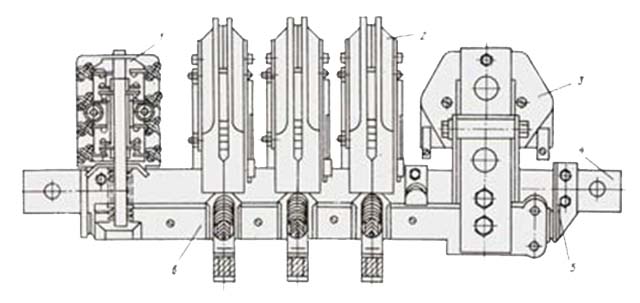

Монтаж контакторов КТ в панели управления осуществляется с помощью болтов через два отверстия на планке-4. Планке-4, которая является несущей основой контактора КТ, смонтирован электромагнит ,который устроен в виде сердечника с катушкой 3.Подвижные и неподвижные силовые контакты с дугогасительными камерами-2 и блок-контакт -1. Подвижные контакты с якорем установлены на подвижной рейке-6.Подвижная рейка крепится к неподвижной несущей рейкой креплениями-5.
У Контакторов КТП единственным конструктивным отличием от контакторов КТ является электромагнитная система-3,которая заключается в видоизмененной катушки и якоря, в остальном контакторы идентичны.
Эксплуатация контакторов КТ
Высота над уровнем моря не более 1000 м.Температура окружающего воздуха от минус 45 до 40°С.
Влажность воздуха не более 78%
Устанавливать в защищенном месте от прямого попадания воды, масла.
Расположение контакторов в пространстве - на вертикальной плоскости. Допускается отклонение от вертикального положения не более 5° в любую сторону.
Хранить контакторы серии КТ рекомендуется в отапливаемых и вентилируемых помещениях при температуре от плюс 1°С до плюс 40°С без конденсации влаги.
Обслуживание контактора КТ заключается в регулярной проверке силовых главных контактов, подтяжке резьбовых соединений, смазке, отчистке от пыли и грязи.
Транспортировку контакторов рекомендуем производить со снятым блок-контактом в целях предотвращения его поломки
